Qu’est-ce qu’un codeur ?

Un codeur est un capteur qui convertit un mouvement physique (angle de rotation, déplacement linéaire, vitesse) en un signal électrique pour un système de contrôle numérique (API/variateur/ordinateur industriel). Il est essentiel pour le contrôle en boucle fermée et le positionnement de haute précision dans des domaines comme l’automatisation industrielle, la robotique, les machines CNC, le médical et l’aéronautique.


Vue d’ensemble des types de codeurs (Comprehensive Classification of Encoders)

Les codeurs peuvent être classés selon plusieurs critères techniques, notamment la forme de mesure, le type de signal de sortie, la technologie de détection et l’interface de communication.

1. Par forme de mesure (By Measurement Format)

Type Description
Codeur rotatif (Rotary Encoder) Mesure des mouvements de rotation (déplacement angulaire), comme les arbres moteurs
Codeur linéaire (Linear Encoder) Mesure des déplacements linéaires, utile pour les machines-outils et plateformes de positionnement
Codeur à câble (Draw-Wire Encoder) Mesure de longs déplacements linéaires via un câble enroulé
Codeur en kit (Encoder Kit) Conception modulaire sans boîtier, idéale pour intégration dans les moteurs/robots

2. Par type de signal de sortie (By Signal Output Type)

Type Description
Codeur incrémental (Incremental Encoder) Produit des signaux d’impulsions A/B/Z ; mesure relative nécessitant un comptage en continu
Codeur absolu (Absolute Encoder) Donne une position absolue unique (monotour/multitours) et conserve la position hors tension
Codeur analogique (Analog Encoder) Génère un signal continu de tension ou de courant (0–10 V, 4–20 mA)

3. Par principe de détection (By Sensing Technology)

Technologie Caractéristiques et applications
Optique (Optical) Très haute résolution et faible SDE, idéal en environnements propres
Magnétique (Magnetic) Robuste à la poussière/huile/vibrations, adapté aux environnements industriels
Capacitif (Capacitive) Compact, résistant aux vibrations, faible consommation
Inductif (Inductive) Très résistant aux interférences, parfait pour machines lourdes et systèmes critiques

4. Par interface de communication (By Communication Interface)

Interface Description
Impulsions A/B/Z Sortie standard pour codeurs incrémentaux, très compatible
Interface analogique Pour systèmes traditionnels ou anciens automates
Interface série (SSI/BiSS/EnDat) Liaison synchrone pour codeurs absolus, haute précision
Bus industriel (CANopen/PROFIBUS) Communication multi-nœuds, topologie flexible
Ethernet industriel (EtherCAT/PROFINET) Très réactif, idéal pour réseaux d’automatisation complexes

Fonctionnement des codeurs (How Encoders Work)

Les codeurs sont composés de plusieurs éléments essentiels :

  1. Élément mobile : axe rotatif, rail linéaire ou système à câble
  2. Disque codé / bande magnétique : surface structurée pour la détection de position
  3. Capteur de détection : capteur optique, magnétique, capacitif ou inductif
  4. Unité de traitement du signal : convertit les signaux détectés en signaux standards
  5. Interface de sortie : communique avec le système de contrôle

Lorsque l’objet mesuré se déplace, le codeur détecte la position et la convertit en signal électrique. Chaque technologie utilise une méthode différente : la lumière pour les capteurs optiques, le champ magnétique pour les capteurs magnétiques, ou la variation de champ électrique pour les capteurs capacitifs.


Paramètres clés des codeurs (Key Performance Metrics)

Paramètre Description
Résolution (Resolution) Nombre de signaux par unité de mouvement (ex. PPR/CPR, bits)
Précision (Accuracy) Écart maximal entre la position réelle et la position mesurée
Répétabilité (Repeatability) Stabilité des mesures d’un même point
Fréquence maximale Fréquence max. d’impulsions/sortie (bande passante de comptage)
Niveau logique de sortie Normes électriques : TTL, HTL, RS-422, 1 Vpp / 11 µA_pp
Indice de protection IP Ex. IP65, IP67 – protection contre la poussière et l’eau

Applications typiques des codeurs (Common Applications)


Schémas structurels et signaux des codeurs

Vue externe d’un codeur
Figure 1 : Vue extérieure d’un codeur rotatif standard

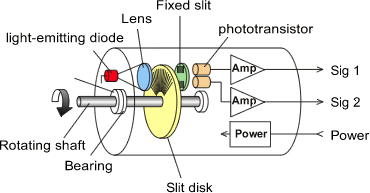

Structure interne d’un codeur
Figure 2 : Schéma interne montrant le disque codé, le capteur et le processeur de signal


Normes techniques de référence (Relevant Standards)


Glossaire (Glossary)

Terme Signification
PPR Pulses Per Revolution – impulsions par tour
CPR Counts Per Revolution – comptages par tour
Voie Z Signal de référence unique par tour (index)
TTL Signal logique 5 V
HTL Signal 10–30 V, haute immunité CEM
RS-422 Sortie différentielle à grande vitesse
SSI Interface série synchrone pour codeurs absolus
BiSS Protocole série ouvert haute performance

Conclusion :
Les codeurs forment un lien essentiel entre les systèmes physiques et les systèmes de contrôle numériques. Maîtriser leurs types, structures et normes permet de mieux les intégrer dans les systèmes d’automatisation et de contrôle de précision.
